Газоанализатор метана применяют для измерения концентрации CH₄, обнаружения утечек природного газа и предупреждения персонала о формировании опасной атмосферы. В зависимости от задачи используют портативный прибор, стационарный датчик метана или специализированный течеискатель.
Метан может выделяться при нарушении герметичности трубопроводов, клапанов, фланцев, резервуаров, котельного и технологического оборудования. Сам газ не имеет выраженного запаха, поэтому объективно оценить его концентрацию можно только с помощью измерительного прибора.
При выборе оборудования необходимо учитывать место эксплуатации, требуемый диапазон, способ отбора пробы, наличие взрывоопасной зоны и необходимость контроля дополнительных газов.
Где применяются газоанализаторы метана
Контроль метана необходим на объектах, где природный газ используется в качестве топлива, добывается, перерабатывается, транспортируется или хранится. Оборудование устанавливают в котельных, компрессорных, газорегуляторных пунктах, насосных, производственных цехах, резервуарных парках и технических помещениях.
На нефтегазовых предприятиях газоанализатор CH₄ используется при обходах технологических установок, проверке трубопроводов, обслуживании резервуаров и выполнении ремонтных работ. Для постоянного наблюдения за оборудованием применяются стационарные системы, а персонал использует переносные модели.
В котельной контроль метана позволяет своевременно обнаружить утечку топливного газа. Стационарный датчик может быть связан с вентиляцией, светозвуковым оповещением и устройством прекращения подачи топлива.
В колодцах, резервуарах и других замкнутых пространствах метан может вытеснять воздух и одновременно создавать взрывоопасную среду. Перед входом сотрудника атмосферу проверяют с помощью насосного многоканального прибора, который дополнительно измеряет кислород и возможные токсичные компоненты.
Какие бывают приборы для контроля метана
Основные виды оборудования различаются по назначению. Газоанализатор метана измеряет концентрацию, детектор метана предупреждает о достижении установленного порога, а течеискатель помогает определить место негерметичности.
На практике один прибор может совмещать несколько функций, поэтому при выборе нужно ориентироваться не только на название, но и на диапазон, чувствительность, способ индикации и область применения.

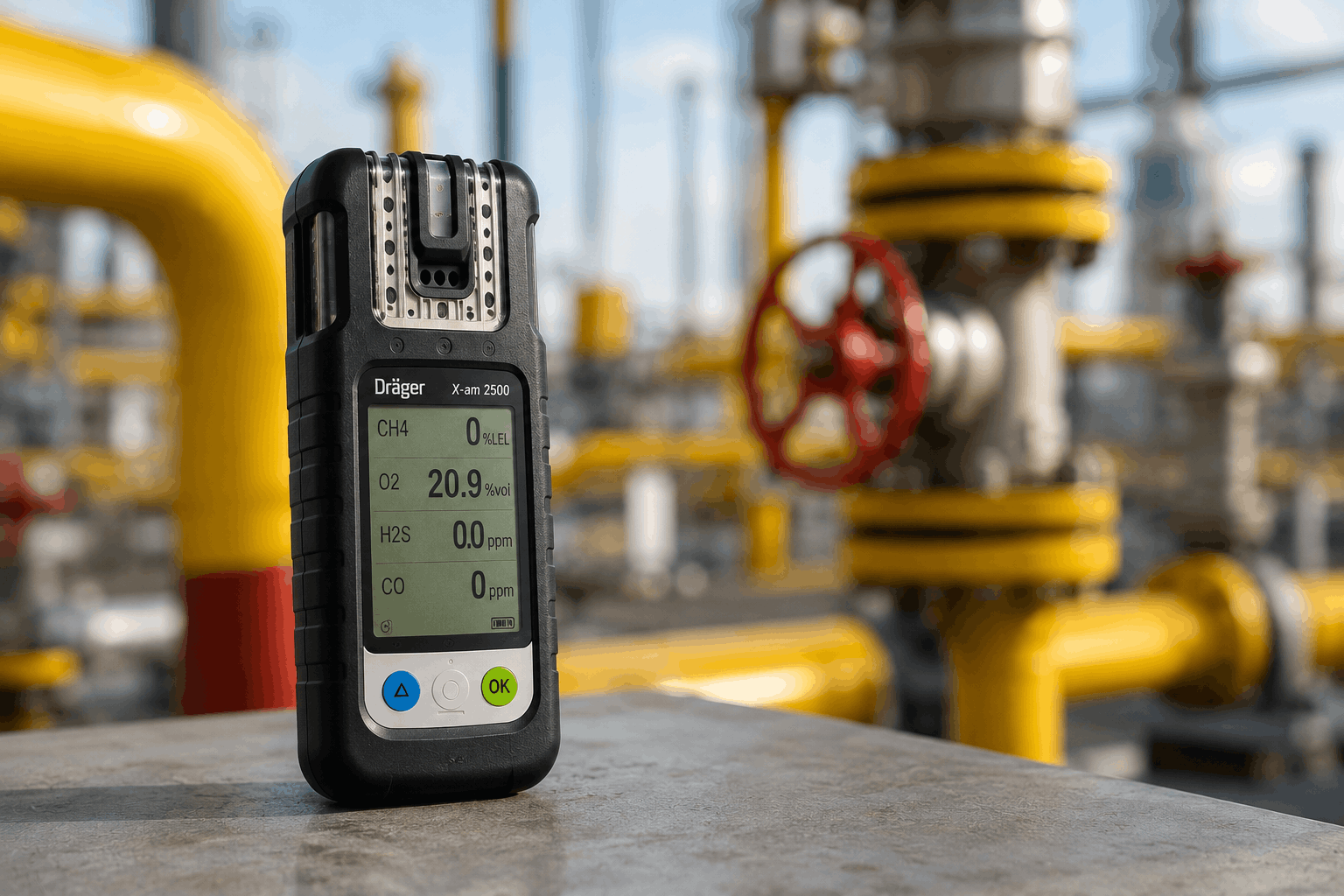

Портативный газоанализатор метана
Портативный газоанализатор метана сотрудник носит на рабочей одежде или использует для обследования отдельных участков. Он подходит для индивидуальной защиты, обходов, ремонтных работ и проверки атмосферы перед входом в опасную зону.
При превышении заданной концентрации прибор включает звуковую, световую и вибрационную сигнализацию. Текущее значение отображается на экране, а отдельные модели сохраняют историю измерений.
Портативный газоанализатор может быть одноканальным или многоканальным. Одноканальная модель контролирует только CH₄ либо горючие газы. Многоканальный прибор дополнительно измеряет кислород, угарный газ, сероводород и другие компоненты.
Для проверки удалённой точки используется встроенный или внешний насос. Проба поступает через шланг и зонд, что позволяет обследовать резервуар или колодец до входа человека.
Стационарный газоанализатор метана
Стационарный газоанализатор метана устанавливается возле потенциального источника утечки и непрерывно контролирует воздух.
При достижении порога датчик метана передаёт сигнал на контроллер, вентиляцию, светозвуковую сигнализацию или диспетчерский пульт. Такая система работает независимо от присутствия персонала.
Количество и расположение датчиков определяются с учётом площади объекта, источников утечки, движения воздуха и конструкции помещения. Одного прибора может быть недостаточно для контроля большого или разделённого пространства.
Метан легче воздуха, но размещать сенсор только по этому признаку неправильно. На распространение газа также влияют вентиляция, температура, форма помещения и расположение технологического оборудования.
Течеискатель метана
Течеискатель метана предназначен для поиска конкретного места выхода газа. Его применяют при обследовании трубопроводов, клапанов, фланцев, горелок, редукторов и других соединений.
Оператор перемещает зонд вдоль оборудования и отслеживает изменение показаний или частоты сигнала. Чем ближе прибор к источнику, тем выше фиксируемая концентрация.
Для труднодоступных или удалённых объектов используются лазерные приборы. Например, течеискатель метана ДЛС-КС обнаруживает утечки природного газа дистанционным оптическим методом.
Течеискатель не всегда заменяет персональный газоанализатор. Прибор для поиска утечки может иметь высокую чувствительность к малым концентрациям, но не быть предназначенным для постоянной защиты сотрудника.
Как работает датчик метана
Для контроля CH₄ применяются термокаталитические, инфракрасные, полупроводниковые и лазерные технологии. Выбор принципа измерения зависит от диапазона, состава среды и условий эксплуатации.
Термокаталитический сенсор реагирует на окисление горючего газа на чувствительном элементе. Он широко применяется для измерения метана и других горючих веществ в задачах промышленной безопасности.
Для работы термокаталитического датчика требуется достаточное содержание кислорода. Некоторые химические вещества способны снижать его чувствительность, поэтому состав возможных примесей необходимо учитывать заранее.
Инфракрасный датчик определяет метан по поглощению излучения. Он может работать при недостатке кислорода и отличается длительным ресурсом чувствительного элемента. Такое оборудование часто применяется в стационарных системах промышленного мониторинга.
Полупроводниковые сенсоры используются преимущественно в индикаторах и течеискателях. Они способны обнаруживать малые концентрации, но могут реагировать и на другие горючие вещества.
Лазерный метод позволяет выявлять метан дистанционно. Он подходит для обследования протяжённых газопроводов, технологических площадок и участков, к которым сложно или опасно приближаться.
Как выбрать газоанализатор CH₄
Сначала необходимо определить задачу. Для индивидуальной защиты нужен портативный газоанализатор метана, для непрерывного контроля помещения — стационарный датчик, а для локализации негерметичности — течеискатель.
Следующий параметр — диапазон измерений. Для предупреждения о взрывоопасной атмосфере концентрация обычно контролируется относительно нижнего концентрационного предела распространения пламени. Для поиска малых утечек требуется более высокая чувствительность.
Если на объекте могут присутствовать дополнительные опасности, следует выбирать многоканальный прибор. Например, при входе в резервуар необходимо контролировать не только метан, но и кислород, сероводород и угарный газ.
Важен и способ отбора пробы. Диффузионная модель измеряет воздух непосредственно рядом с корпусом. Насосный прибор забирает пробу через шланг и подходит для удалённых или труднодоступных точек.
Для взрывоопасной зоны оборудование должно иметь соответствующее исполнение. Способность измерять метан сама по себе не означает, что прибор допускается к работе во взрывоопасной атмосфере.
Также учитываются рабочая температура, степень защиты корпуса, время автономной работы, громкость сигнализации, возможность регистрации данных и доступность расходных материалов.
Портативный или стационарный прибор
Портативный газоанализатор природного газа подходит для сотрудников, которые перемещаются по объекту, выполняют обходы и обслуживают оборудование. Он контролирует атмосферу рядом с пользователем.
Стационарный датчик метана необходим, когда определённая зона должна контролироваться непрерывно. Он способен обнаружить утечку ночью, между сменами или в отсутствие персонала.
На крупных предприятиях применяются оба решения. Стационарная система наблюдает за постоянными источниками риска, а переносные приборы защищают сотрудников при перемещении по площадке.
Для временных работ могут использоваться мобильные системы контроля, которые устанавливаются на период ремонта или остановки технологического оборудования.
Контроль метана на разных объектах
На производстве состав оборудования определяется технологическим процессом. Возле постоянных источников утечки устанавливают стационарные датчики, а эксплуатационному и ремонтному персоналу выдают портативные приборы.
В котельных одновременно может потребоваться контроль топливного газа и угарного газа. Датчики включаются в систему аварийной сигнализации и управления вентиляцией.
На складах баллонов и газового оборудования учитываются площадь помещения, вентиляция и количество потенциальных источников утечки.
На нефтегазовых объектах к оборудованию предъявляются повышенные требования по взрывозащите, рабочей температуре и устойчивости к промышленным условиям.
При обследовании трубопроводов и соединений применяются течеискатели с зондом либо дистанционные лазерные системы.
Проверка и обслуживание приборов
Газоанализатор для метана должен регулярно проходить функциональную проверку. На сенсор подаётся контрольный газ, чтобы подтвердить реакцию измерительного канала и исправность сигнализации.
Калибровка позволяет сравнить показания с известной концентрацией и при необходимости скорректировать чувствительность прибора. Она требуется после замены сенсора, ремонта, длительного хранения или появления сомнений в результатах.
Если газоанализатор применяется как средство измерений в регулируемой сфере, для него также может быть обязательна периодическая поверка.
Сенсоры имеют ограниченный ресурс. На срок службы влияют температура, влажность, воздействие высоких концентраций и вещества, способные ухудшать характеристики чувствительного элемента.
Часто задаваемые вопросы
Какой газоанализатор метана выбрать
Для индивидуальной защиты и обходов подходит портативная модель. Для постоянного контроля помещения нужен стационарный датчик. Для поиска конкретного места утечки используется течеискатель метана.
Чем детектор метана отличается от газоанализатора
Газоанализатор измеряет концентрацию и показывает результат. Детектор в первую очередь предупреждает о появлении или превышении заданного уровня газа. Многие профессиональные модели совмещают обе функции.
Можно ли одним прибором измерять метан и другие газы
Да. Многоканальные приборы могут одновременно контролировать CH₄, O₂, CO, H₂S и другие компоненты в зависимости от конфигурации сенсоров.
Когда нужен газоанализатор с насосом
Насос требуется для отбора пробы из резервуара, колодца, ёмкости или другой удалённой точки. Он позволяет проверить атмосферу до входа сотрудника.
Нужна ли взрывозащита
Если прибор используется в классифицированной взрывоопасной зоне, его маркировка должна соответствовать требованиям объекта. Это относится как к портативным, так и к стационарным моделям.
Как часто проверять датчик метана
Периодичность функциональных тестов, калибровки и поверки зависит от модели, условий эксплуатации и требований предприятия. Дополнительная проверка нужна после ремонта, замены сенсора или воздействия высокой концентрации газа.
