Какие газы контролируют на нефтегазовых объектах, зависит от состава сырья, технологического процесса, оборудования и возможных аварийных сценариев. На предприятиях добычи, переработки, хранения и транспортировки углеводородов обычно измеряют метан, сероводород, кислород, угарный газ, пары нефтепродуктов и другие опасные компоненты.
Газоанализаторы для нефтегаза используются для персональной защиты сотрудников, проверки атмосферы перед началом работ, поиска утечек и непрерывного контроля производственных зон. Приборы должны своевременно предупреждать о токсичной среде, недостатке кислорода и формировании взрывоопасной газовоздушной смеси.
Одного универсального набора измерительных каналов для всех объектов не существует. Газоанализатор для нефтегазовой отрасли подбирают по фактическим рискам, диапазонам измерений, классу взрывоопасной зоны и способу применения оборудования.
Основные газовые риски в нефтегазовой отрасли
Опасная атмосфера может возникнуть при разгерметизации трубопровода, резервуара, насоса, компрессора, сепаратора или технологического аппарата. Дополнительные риски связаны с ремонтными работами, вскрытием оборудования, продувкой инертным газом и входом в замкнутые пространства.
На одном участке может присутствовать сразу несколько опасных факторов. Утечка углеводородов создаёт угрозу пожара и взрыва, сероводород оказывает токсическое воздействие, а вытеснение воздуха технологическими газами приводит к снижению содержания кислорода.
Поэтому на нефтегазовых предприятиях часто используются многоканальные приборы. Они позволяют одновременно контролировать горючие газы, кислород и несколько токсичных компонентов. Портативные модели защищают персонал, а стационарные датчики непрерывно наблюдают за оборудованием и производственными зонами.
Газоанализаторы для нефтегазовой отрасли должны соответствовать условиям конкретного объекта, включая рабочую температуру, степень защиты корпуса и требования к взрывозащите.
Контроль метана и других горючих газов
Метан CH₄ — один из основных контролируемых компонентов на объектах добычи, подготовки и транспортировки природного газа. Он может выделяться при нарушении герметичности оборудования, проведении ремонтных работ и вскрытии технологических систем.
Контроль метана необходим для раннего обнаружения утечки и предупреждения о приближении концентрации к взрывоопасному уровню. В задачах промышленной безопасности результат часто отображается в процентах от нижнего концентрационного предела распространения пламени.
Газоанализатор CH₄ может быть портативным или стационарным. Переносной прибор применяется во время обходов, обслуживания оборудования и проверки рабочих зон. Стационарный датчик устанавливается возле вероятного источника утечки и передаёт сигнал на контроллер, систему оповещения или вентиляцию.
При выборе необходимо учитывать, на какой газ откалиброван сенсор. Кроме метана, на нефтегазовых объектах могут присутствовать пропан, бутан и пары более тяжёлых углеводородов. Реакция датчика на разные вещества отличается, поэтому состав среды должен быть известен до подбора оборудования.
Специализированные газоанализаторы метана применяются для измерения концентрации CH₄, персонального контроля и непрерывного мониторинга производственных помещений.
Контроль паров нефтепродуктов
На нефтеперерабатывающих предприятиях, нефтебазах и резервуарных парках опасность связана не только с метаном, но и с парами бензина, растворителей и других углеводородов.
Для их обнаружения могут использоваться термокаталитические, инфракрасные или фотоионизационные сенсоры. Выбор технологии зависит от состава вещества, диапазона и цели измерения.
При персональной защите обычно контролируют приближение к взрывоопасной концентрации. Для производственного и экологического мониторинга может потребоваться более высокая чувствительность к малым концентрациям летучих органических соединений.
Контроль сероводорода H₂S
Сероводород может присутствовать в нефти, природном и попутном газе, пластовых водах и технологических средах. Контроль сероводорода особенно важен при работе с сернистым сырьём, вскрытии аппаратов, очистке резервуаров и обслуживании канализационных или дренажных систем.
Газоанализатор H₂S должен быстро реагировать даже на небольшую концентрацию. Для персональной защиты применяются компактные одноканальные детекторы или многоканальные приборы, в которых сероводород измеряется одновременно с кислородом, метаном и угарным газом.
Стационарные датчики H₂S устанавливаются возле потенциальных источников выброса и в местах возможного нахождения персонала. При достижении порога система может включить светозвуковое оповещение, вентиляцию или передать сигнал диспетчеру.
На показания электрохимического сенсора могут влиять температура, влажность и присутствие других веществ. Кроме того, датчик имеет ограниченный срок службы, поэтому нуждается в регулярной функциональной проверке и калибровке.
Для участков с высоким риском сероводорода следует учитывать не только диапазон измерений, но и время отклика, заметность сигнализации, возможность регистрации событий и удобство работы в средствах индивидуальной защиты.
Контроль содержания кислорода
Газоанализатор кислорода применяется для выявления как недостатка, так и повышенного содержания O₂. Снижение концентрации возможно при вытеснении воздуха метаном, азотом, углекислым газом или другими технологическими компонентами.

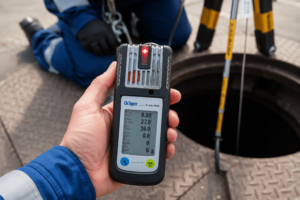

Особенно важен контроль кислорода перед входом в резервуары, колонны, колодцы, камеры и другие замкнутые пространства. Отсутствие запаха или видимых признаков опасности не подтверждает безопасность атмосферы.
Пробу следует отбирать до входа сотрудника, используя газоанализатор с насосом и пробоотборной линией. Измерения проводят на разных уровнях, поскольку газы могут распределяться внутри оборудования неравномерно.
Повышенное содержание кислорода также представляет риск, поскольку усиливает горение и может способствовать быстрому воспламенению материалов. Поэтому измерительный канал должен контролировать оба отклонения от нормального содержания O₂.
На нефтегазовых объектах кислород редко измеряется отдельно. Обычно канал O₂ входит в многоканальную конфигурацию вместе с горючими и токсичными газами.
Контроль угарного газа CO
Угарный газ может образовываться при неполном сгорании топлива. Его источниками становятся печи, котлы, горелки, двигатели внутреннего сгорания, генераторы и технологическое оборудование.
CO не имеет выраженного запаха и не может надёжно обнаруживаться человеком без измерительного прибора. Контроль особенно важен в закрытых помещениях, возле печного оборудования, в компрессорных, ремонтных зонах и местах работы двигателей.
Портативный детектор CO защищает сотрудника во время обходов и ремонтных операций. Стационарный датчик обеспечивает постоянный контроль помещения и при необходимости управляет системой вентиляции.
На объектах с несколькими газовыми рисками канал CO включается в многокомпонентный прибор вместе с CH₄, H₂S и O₂. Такие конфигурации используются при обследовании установок, резервуаров и других потенциально опасных зон.
Газоанализаторы угарного газа CO подбираются по диапазону, времени отклика, единицам измерения и необходимым порогам сигнализации.
Какие ещё газы могут потребоваться
Кроме метана, сероводорода, кислорода и угарного газа, на отдельных нефтегазовых объектах контролируют диоксид углерода, диоксид серы, аммиак, водород, оксиды азота, летучие органические соединения и другие вещества.
Состав измерительных каналов определяется технологией. Например, водород может присутствовать на установках гидроочистки, аммиак — в холодильных или вспомогательных системах, а диоксид серы — в процессах переработки серосодержащего сырья.
Углекислый газ способен вытеснять кислород и создавать опасную атмосферу в плохо вентилируемых пространствах. При этом CO₂ и CO являются разными веществами и требуют разных сенсоров.
Фотоионизационные датчики применяются для контроля летучих органических соединений. Они позволяют обнаруживать широкий спектр паров, но результат зависит от вещества и коэффициента отклика сенсора.
Если состав среды заранее неизвестен или способен меняться, данные о технологическом процессе необходимо предоставить специалисту. Это помогает исключить выбор неподходящего диапазона или измерительной технологии.
Портативные и стационарные решения
Портативные газоанализаторы используются для персональной защиты, обходов, поиска утечек и проверки атмосферы перед входом в опасную зону. Они могут работать в режиме естественной диффузии или получать пробу через насос.
Для допуска в резервуар или другое замкнутое пространство предпочтителен многоканальный прибор с насосным отбором. Он позволяет проверить атмосферу с безопасного расстояния и одновременно измерить кислород, горючие и токсичные компоненты.
Стационарные газоанализаторы устанавливаются возле постоянных источников риска. Они работают непрерывно, передают данные на контроллер и могут быть связаны с вентиляцией, светозвуковой сигнализацией и аварийной автоматикой.
На крупных объектах используются оба типа оборудования. Стационарная система наблюдает за технологическими зонами круглосуточно, а портативные приборы сопровождают сотрудников и применяются на временных рабочих участках.
Газоанализаторы для взрывоопасных зон
Газоанализатор для взрывоопасных зон должен не только измерять горючий газ, но и иметь исполнение, соответствующее классификации места эксплуатации.
Наличие канала CH₄ или LEL не означает автоматического допуска прибора к работе во взрывоопасной атмосфере. Проверяются маркировка взрывозащиты, температурный класс, группа оборудования и допустимые условия применения.
Для портативных моделей также важны защита от пыли и влаги, ударопрочность, время автономной работы и удобство управления в перчатках. Для стационарных систем учитываются исполнение датчика, кабельных вводов, соединительных коробок и монтажных принадлежностей.
При выборе оборудования необходимо использовать сведения о классе зоны из проектной и эксплуатационной документации объекта.
Как подобрать состав измерительных каналов
Газоанализатор для нефтяной промышленности подбирают не по максимальному количеству сенсоров, а по результатам оценки рисков.
Для работы с природным газом может быть достаточно контроля метана и кислорода. На объектах с сернистым сырьём добавляется канал H₂S. При наличии печей, двигателей и продуктов горения требуется измерение CO.
Для замкнутых пространств обычно необходим комплексный контроль. Прибор должен обнаруживать недостаток кислорода, горючую среду и токсичные компоненты, которые могут присутствовать внутри оборудования.
Следует учитывать диапазоны измерений, возможные максимальные концентрации, перекрёстную чувствительность сенсоров и совместимость выбранных каналов в одном корпусе.
Если прибор будет использоваться в разных подразделениях, нельзя ориентироваться только на риски одного участка. Конфигурация должна соответствовать всем предполагаемым условиям эксплуатации либо для разных задач следует использовать отдельные модели.
Обслуживание газоанализаторов
Промышленная безопасность нефтегазовых объектов зависит не только от правильного выбора оборудования, но и от его технического состояния.
Перед использованием портативного прибора проводят функциональную проверку. Она подтверждает реакцию сенсоров и исправность звуковой, световой и вибрационной сигнализации.
Калибровка газоанализаторов позволяет сравнить показания с известной концентрацией контрольной газовой смеси и при необходимости скорректировать измерительные каналы.
Поверка подтверждает соответствие средства измерений установленным метрологическим требованиям. Периодичность определяется для конкретного типа прибора.
Стационарные системы дополнительно требуют проверки линий связи, контроллеров, выходных сигналов и исполнительных устройств. Неисправный сенсор или нарушенное подключение могут сделать неработоспособной всю цепочку аварийного оповещения.
Часто задаваемые вопросы
Какие газы чаще всего контролируют в нефтегазовой отрасли
Наиболее распространённый набор включает метан или другие горючие газы, сероводород, кислород и угарный газ. Дополнительные компоненты определяются технологическим процессом и составом сырья.
Можно ли использовать один газоанализатор для всех участков
Только если его конфигурация, диапазоны и исполнение соответствуют рискам каждого участка. На практике для персональной защиты, поиска утечек, технологического контроля и стационарного мониторинга могут требоваться разные приборы.
Зачем контролировать кислород
Кислород может вытесняться метаном, азотом, углекислым газом и другими компонентами. Недостаток O₂ особенно опасен в резервуарах, колодцах и других замкнутых пространствах.
Какой прибор нужен для контроля сероводорода
Для персональной защиты используется портативный газоанализатор H₂S, а для постоянного наблюдения за зоной — стационарный датчик. На объектах с несколькими рисками применяют многоканальные модели.
Нужна ли взрывозащита
Если прибор эксплуатируется в классифицированной взрывоопасной зоне, его маркировка должна соответствовать требованиям объекта. Способность измерять горючие газы сама по себе недостаточна.
Как проверить атмосферу внутри резервуара
Пробу отбирают до входа сотрудника с помощью многоканального газоанализатора, насоса и пробоотборной линии. Измерения выполняют на разных уровнях внутри резервуара.
Чем портативный прибор отличается от стационарного
Портативный газоанализатор перемещается вместе с сотрудником и защищает его в текущей рабочей зоне. Стационарный датчик непрерывно контролирует определённую точку и может быть подключён к автоматике.
Как часто нужно проверять газоанализатор
Периодичность функциональных тестов, калибровки и поверки зависит от модели, рекомендаций производителя, условий эксплуатации и требований предприятия. Дополнительная проверка нужна после ремонта, замены сенсора или воздействия высокой концентрации газа.
