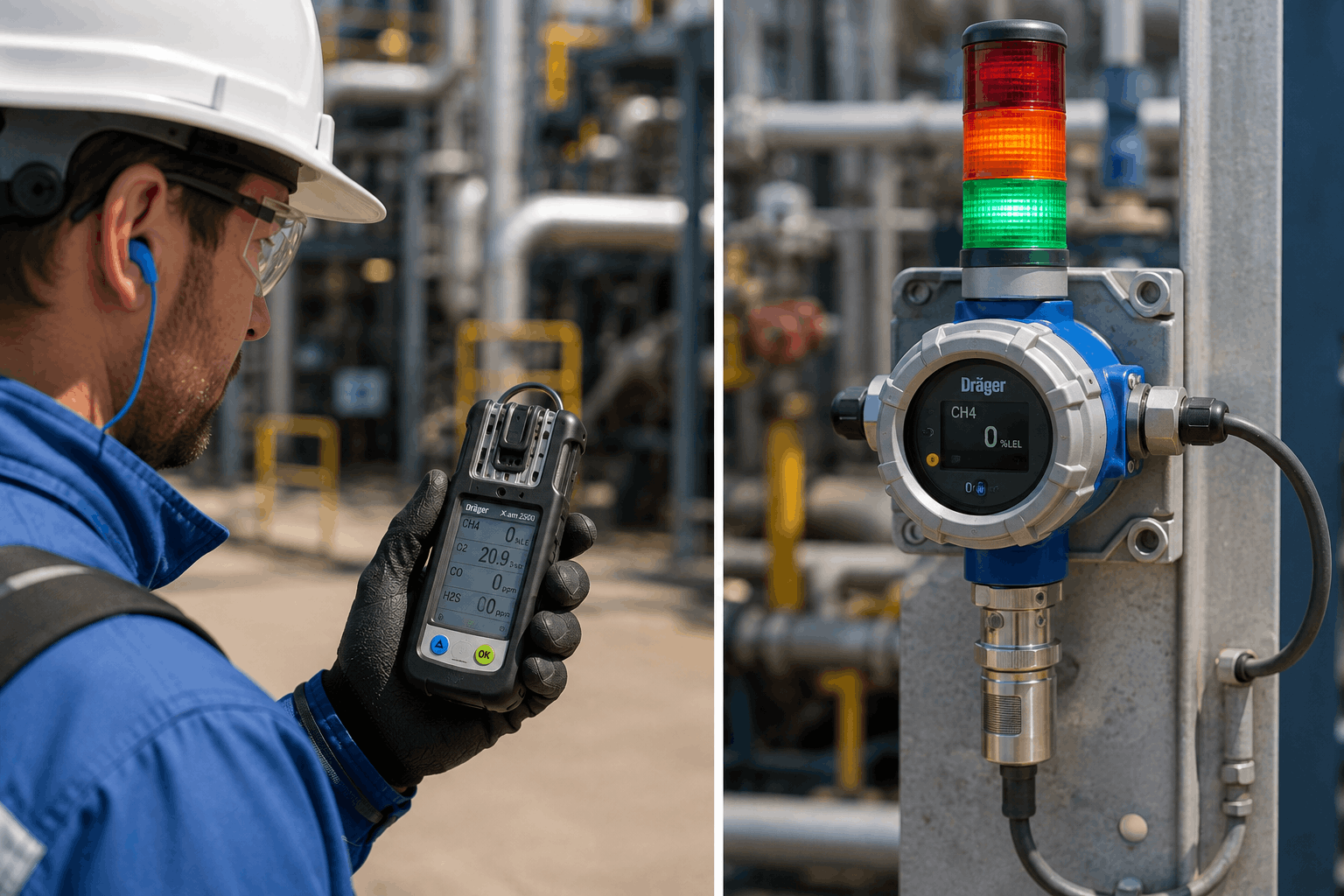

Портативный или стационарный газоанализатор выбирают с учётом задач контроля, особенностей объекта и возможных газовых рисков. Переносной прибор сопровождает сотрудника и измеряет состав воздуха в зоне его нахождения, а стационарный газоанализатор непрерывно контролирует определённое помещение или участок технологического оборудования.
На промышленном предприятии эти виды газоанализаторов часто не заменяют, а дополняют друг друга. Стационарная система своевременно обнаруживает утечку в постоянной точке контроля, а портативная модель защищает сотрудника во время обхода, ремонта, обследования резервуара или выполнения работ в замкнутом пространстве.
Правильный подбор газоанализатора требует учитывать контролируемые вещества, расположение источников утечки, режим работы персонала, необходимость удалённого отбора пробы, требования к взрывозащите и возможность подключения оборудования к промышленной автоматике.
Какие виды газоанализаторов применяются на предприятиях
По способу использования промышленные газоанализаторы разделяются на портативные и стационарные. Первая группа предназначена для мобильных измерений и индивидуальной защиты, вторая — для постоянного наблюдения за определённой зоной.
Кроме формата исполнения, приборы различаются количеством измерительных каналов, типами сенсоров, способом отбора пробы, диапазонами, набором сигналов тревоги и возможностями передачи данных.
Один и тот же газ может контролироваться разными приборами. Например, переносной детектор метана используется сотрудником во время обхода, а стационарный датчик газа устанавливается возле трубопровода, горелки или другого потенциального источника утечки.
Что такое портативный газоанализатор
Портативный газоанализатор — это компактный прибор, который сотрудник носит на рабочей одежде или переносит между точками измерения. Он контролирует воздух рядом с пользователем либо получает пробу через шланг и зонд.
При превышении установленной концентрации переносной газоанализатор подаёт звуковой, световой и, в зависимости от модели, вибрационный сигнал. Текущее значение отображается на экране, а некоторые приборы сохраняют историю измерений и события тревоги.
Портативные газоанализаторы применяются для индивидуальной защиты, периодических проверок, поиска утечек, обследования рабочих зон и предварительного анализа атмосферы в замкнутых пространствах.
Что такое стационарный газоанализатор
Стационарный газоанализатор устанавливается в заранее определённой точке и непрерывно измеряет концентрацию газа. Его размещают возле технологического оборудования, в производственном помещении или на открытой промышленной площадке.
При достижении установленного порога стационарный датчик газа передаёт сигнал на контроллер, диспетчерский пульт, вентиляцию, светозвуковое оповещение или систему аварийной автоматики.
Стационарные газоанализаторы применяются там, где утечка может возникнуть в любое время, в том числе при отсутствии персонала.
Чем портативный газоанализатор отличается от стационарного
Главное отличие заключается не в размере корпуса, а в принципе организации контроля.
Портативная модель перемещается вместе с сотрудником или используется для последовательной проверки разных точек. Стационарная система постоянно наблюдает за ограниченной зоной и может автоматически реагировать на повышение концентрации.
Выбор газоанализатора зависит от того, должен ли прибор защищать конкретного работника, круглосуточно контролировать технологический участок или решать обе задачи.
Зона контроля
Портативный прибор измеряет состав воздуха рядом с пользователем. Когда сотрудник покидает помещение, газоанализатор перемещается вместе с ним и перестаёт контролировать предыдущую точку.
Стационарный датчик постоянно наблюдает за воздухом в месте установки. Он не перемещается вслед за персоналом, но продолжает работать круглосуточно.
Переносной газоанализатор подходит для динамически меняющейся рабочей зоны, а стационарный — для наблюдения за постоянным источником риска.
Режим работы
Переносные модели включаются перед началом смены или выполнением конкретной задачи. Продолжительность их работы ограничена ёмкостью аккумулятора или батареи.
Стационарное оборудование рассчитано на непрерывную эксплуатацию. Оно получает питание от промышленной сети или системы управления и требует регулярного технического обслуживания.
При круглосуточном производственном процессе стационарный контроль позволяет обнаружить опасное изменение атмосферы независимо от присутствия сотрудника.
Способ предупреждения
Портативный газоанализатор предупреждает непосредственно пользователя. Сигнал должен быть заметен в условиях шума, вибрации, плохой видимости и использования защитной одежды.
Стационарный датчик передаёт тревогу на контроллер или внешние устройства. Система может включить сирену, световой маяк, вентиляцию, отсечной клапан либо передать сообщение диспетчеру.
Способ сигнализации выбирается с учётом утверждённого алгоритма действий персонала при обнаружении опасного газа.
Мобильность оборудования
Переносной прибор можно использовать на разных участках предприятия, передавать между сменами и применять во временных рабочих зонах.
Стационарная система проектируется для конкретного объекта. Перенос датчика в другое место требует повторной оценки схемы размещения, подключения и соответствия новой точке контроля.
Мобильность является преимуществом портативной модели, но не обеспечивает непрерывного наблюдения за помещением.
Интеграция с автоматикой
Большинство портативных приборов работает автономно и предупреждает пользователя локально. Отдельные модели поддерживают регистрацию измерений, беспроводную передачу данных и объединение в мобильные сети мониторинга.
Стационарный промышленный газоанализатор рассчитан на подключение к контроллеру или автоматизированной системе. Он может передавать аналоговый, цифровой или релейный сигнал.
Если при утечке требуется автоматически включить вентиляцию, остановить оборудование или перекрыть подачу газа, применяется стационарная система.
Когда выбирают портативный газоанализатор
Портативный газоанализатор подходит для задач, при которых измерения выполняются в разных точках или прибор должен постоянно находиться рядом с сотрудником.
Он используется на производственных предприятиях, нефтегазовых объектах, в коммунальных службах, лабораториях, котельных, на складах и во время аварийно-спасательных работ.
Индивидуальная защита сотрудников
Персональный прибор крепится в зоне дыхания и предупреждает сотрудника о появлении опасной концентрации.
Одноканальная модель контролирует один заранее известный компонент. Многоканальный промышленный газоанализатор одновременно измеряет несколько веществ, например кислород, метан, угарный газ и сероводород.
Состав измерительных каналов должен соответствовать фактическим опасностям на рабочем месте.
Обходы и периодические измерения
Переносной газоанализатор используется для проверки производственных помещений, технологического оборудования, трубопроводов и складских зон.
Сотрудник последовательно проводит измерения в нужных точках и фиксирует результаты. Такой формат подходит для регламентных обследований, но не заменяет непрерывный контроль там, где утечка может возникнуть внезапно.
При регулярных измерениях важны удобство управления, скорость отклика, время автономной работы и возможность сохранения данных.
Проверка замкнутых пространств
Перед входом в резервуар, колодец, камеру или технологическую ёмкость необходимо проверить состав воздуха с безопасного расстояния.
Для этой задачи применяется переносной газоанализатор со встроенным или внешним насосом, пробоотборным шлангом и зондом.
Прибор должен контролировать все возможные опасности, включая недостаток кислорода, горючие и токсичные газы. Измерение выполняется до входа и продолжается во время проведения работ в соответствии с регламентом предприятия.
Поиск утечек
Для локализации негерметичности используются портативные приборы с высокой чувствительностью, насосом или пробоотборным щупом.
Оператор перемещает зонд вдоль соединений, клапанов, фланцев и других предполагаемых источников утечки. По изменению показаний определяется участок с повышенной концентрацией.
При выборе важно отличать прибор для персональной безопасности от специализированного течеискателя. Они могут контролировать один газ, но иметь разные диапазоны и чувствительность.
Временные рабочие зоны
Во время ремонта, остановочных работ или изменения конфигурации объекта постоянной стационарной системы может быть недостаточно.
В таких случаях применяются переносные приборы или мобильные системы площадного мониторинга. После завершения работ оборудование перемещают на другой участок без капитального монтажа.
Когда нужен стационарный газоанализатор
Стационарный газоанализатор выбирают для объектов, где атмосфера должна контролироваться постоянно.
Он необходим возле оборудования с непрерывным риском утечки, в помещениях без постоянного присутствия сотрудников и на участках, где тревога должна автоматически передаваться системе безопасности.
Непрерывный контроль помещения
Стационарный датчик газа работает круглосуточно и фиксирует изменение концентрации в месте установки.
Такое решение применяется в котельных, насосных, компрессорных, аккумуляторных помещениях, гаражах, лабораториях и производственных цехах.
Даже если персонал появляется в помещении периодически, система продолжает контролировать воздух и может подать тревогу до входа сотрудника.
Контроль постоянного источника риска
Датчики размещаются возле технологических установок, трубопроводов, горелок, резервуаров, холодильного оборудования и других потенциальных источников выброса.
Место монтажа определяется с учётом свойств газа, конструкции помещения, вентиляционных потоков и предполагаемого направления распространения утечки.
Одного датчика не всегда достаточно для контроля всего помещения. На крупных и разделённых объектах предусматривается несколько точек измерения.
Автоматическое управление вентиляцией
Стационарная система может включать вентиляцию при достижении заданной концентрации и отключать её после нормализации атмосферы.
Такой принцип применяется в гаражах, паркингах, котельных и технологических помещениях.
Алгоритм управления необходимо определить до выбора контроллера, выходных сигналов и исполнительных устройств.
Передача сигнала диспетчеру
Стационарный газоанализатор может передавать данные на центральный пульт или в автоматизированную систему предприятия.
Диспетчер получает сведения о текущей концентрации, номере точки измерения и состоянии оборудования.
При аварии система фиксирует событие, активирует предусмотренные действия и помогает определить участок, на котором возникла проблема.
Контроль при отсутствии персонала
Если утечка может произойти ночью, между сменами или в закрытом техническом помещении, портативный прибор не обеспечит защиту объекта.
Стационарная система обнаруживает изменение атмосферы независимо от присутствия человека. Это особенно важно для технологических процессов, которые продолжаются круглосуточно.
Что выбрать для производственного предприятия
Газоанализатор для рабочей зоны выбирается по характеру производственного процесса и режиму работы сотрудников.
Для локальных и временных измерений подходит портативный прибор. Для постоянного источника выброса необходим стационарный контроль. На большинстве крупных предприятий применяется комбинированная схема.
Производственные цеха
В цехах стационарные датчики устанавливаются возле оборудования, которое может выделять горючие или токсичные вещества.
Сотрудникам ремонтных, эксплуатационных и аварийных подразделений выдаются портативные приборы.
Такой подход позволяет одновременно контролировать постоянные точки риска и защищать персонал при перемещении по объекту.
Котельные
В котельной стационарная система может контролировать утечку топливного газа и появление угарного газа.
Датчики подключаются к вентиляции, светозвуковому оповещению и при необходимости к устройству прекращения подачи топлива.
Переносной газоанализатор используется при обслуживании горелок, дымоходов, газопроводов и других элементов оборудования.
Склады
Состав системы для склада зависит от хранимых веществ и применяемой техники.
На складе химических реагентов могут потребоваться стационарные датчики токсичных паров. В аккумуляторном помещении контролируют водород, а в зонах работы техники с двигателями внутреннего сгорания — угарный газ.
Портативный прибор применяется для обходов, проверки контейнеров и обследования труднодоступных участков.
Нефтегазовые объекты
В нефтегазовой отрасли требуется контроль метана, сероводорода, кислорода, угарного газа и других компонентов.
Стационарные датчики размещаются возле технологических установок, насосов, компрессоров и резервуаров. Персонал использует многоканальные портативные приборы при обходах и ремонтных работах.
Газоанализаторы для нефтегазовой отрасли должны соответствовать условиям взрывоопасной зоны, рабочей температуре и требованиям промышленной безопасности.
Замкнутые пространства
Стационарный датчик, установленный возле резервуара или колодца, не показывает состав воздуха на разных уровнях внутри пространства.
Для предварительной проверки нужен переносной прибор с насосом и пробоотборной линией.
Во время нахождения сотрудника внутри дополнительно используется персональный газоанализатор для рабочей зоны.
Какие характеристики учитывать при выборе
После определения формата необходимо сравнить измерительные и эксплуатационные параметры моделей.
Для портативного и стационарного оборудования важны контролируемые газы, диапазон, тип сенсоров, скорость отклика и условия эксплуатации.
Контролируемые газы
В первую очередь определяют все вещества, которые могут появиться на объекте.
Если риск связан с одним компонентом, можно выбрать одноканальный прибор. При комплексной газовой опасности требуется многоканальная модель или система из нескольких стационарных датчиков.
Нельзя ориентироваться только на основной технологический газ. Необходимо учитывать продукты горения, токсичные примеси, недостаток кислорода и возможные аварийные выбросы.
Диапазон измерений
Диапазон должен покрывать концентрации, характерные для рабочей и аварийной ситуации.
Для токсичных газов важна чувствительность к малым значениям. Для контроля взрывоопасности применяются диапазоны, связанные с нижним концентрационным пределом распространения пламени.
Технологические измерения могут потребовать более широкого диапазона, чем задачи персональной безопасности.
Тип сенсоров
Электрохимические сенсоры применяются для кислорода и многих токсичных газов. Термокаталитические и инфракрасные датчики используются для контроля горючих компонентов. Фотоионизационные сенсоры позволяют измерять летучие органические соединения.
Тип чувствительного элемента влияет на диапазон, срок службы, устойчивость к помехам и требования к калибровке.
При сложном составе среды необходимо учитывать перекрёстную чувствительность и возможное воздействие веществ, ухудшающих работу сенсора.
Скорость отклика
Время отклика показывает, насколько быстро прибор реагирует на изменение концентрации.
Для персональной защиты и аварийного обнаружения требуется своевременное предупреждение сотрудника.
При насосном отборе дополнительно учитываются длина шланга, скорость прокачки и время доставки пробы к сенсору.
Рабочая температура
Газоанализатор должен быть рассчитан на минимальную и максимальную температуру объекта.
Особое внимание этому параметру уделяется на открытых площадках, северных предприятиях, в холодильных установках и горячих цехах.
Выход за допустимый температурный диапазон может привести к ошибке или снижению точности измерений.
Взрывозащищённое исполнение
Если прибор используется в зоне возможного образования взрывоопасной смеси, его маркировка должна соответствовать классификации объекта.
Способность измерять горючий газ не означает автоматического допуска прибора к эксплуатации во взрывоопасной зоне.
Требования проверяются как для портативного оборудования, так и для стационарных датчиков, соединительных коробок и кабельных вводов.
Преимущества и ограничения портативных моделей
Главное преимущество портативного газоанализатора — мобильность. Один прибор можно использовать в разных точках, при обходах и временных работах.
Персональная модель предупреждает сотрудника непосредственно в зоне его нахождения. Прибор не зависит от стационарной инфраструктуры и может применяться на открытых или удалённых объектах.
Ограничение заключается в том, что оборудование контролирует только окружающее пользователя пространство. Если сотрудник покинул помещение, постоянное наблюдение за ним прекращается.
Портативная модель требует регулярной зарядки или замены батарей, проверки перед сменой и соблюдения правил ношения.
Преимущества и ограничения стационарных систем
Стационарный газоанализатор обеспечивает непрерывный контроль и может быть интегрирован с автоматикой объекта.
Система работает независимо от присутствия персонала, фиксирует тревоги и управляет внешними устройствами.
Основным ограничением является локальность контроля. Датчик измеряет концентрацию в конкретной точке, поэтому эффективность системы зависит от правильного выбора места и количества приборов.
Стационарное решение требует проектирования, монтажа, прокладки кабелей, настройки контроллера и регулярного обслуживания всех компонентов.
Когда нужно комбинировать два типа газоанализаторов
Комбинированная система необходима, когда на объекте существуют постоянные источники риска, а сотрудники перемещаются между участками или выполняют работы внутри оборудования.
Стационарные датчики контролируют технологические зоны круглосуточно. Портативные приборы защищают персонал при обходах, ремонте, отборе проб и входе в ограниченные пространства.
Такой подход уменьшает количество неконтролируемых зон и обеспечивает несколько уровней защиты.
Пример для котельной
Стационарные датчики контролируют утечку топливного газа и образование угарного газа, автоматически включая вентиляцию и оповещение.
Сервисный специалист использует портативный прибор при проверке горелок и газовой арматуры.
Сочетание оборудования обеспечивает постоянный контроль помещения и мобильную проверку отдельных узлов.
Пример для нефтегазового предприятия
Стационарная система контролирует насосные, компрессорные и технологические установки.
Сотрудники используют персональные многоканальные приборы для измерения метана, кислорода, сероводорода и угарного газа.
При проверке резервуара дополнительно применяется насос и пробоотборная линия.
Пример для склада
Стационарный датчик контролирует аккумуляторное помещение, зону хранения химических веществ или участок работы техники.
Переносной прибор используется для обходов, обследования контейнеров и проверки воздуха после срабатывания сигнализации.
Обслуживание портативных и стационарных приборов
Оба вида оборудования требуют регулярных функциональных проверок, калибровки и технического обслуживания.
Портативные модели дополнительно проверяют перед сменой, контролируют заряд аккумулятора, состояние фильтров, насоса и сигнализации.
У стационарной системы оцениваются не только сенсоры, но и питание, линии связи, контроллеры, релейные выходы и исполнительные устройства.
Функциональная проверка
Во время функционального теста на прибор подаётся контрольный газ.
Проверка подтверждает реакцию сенсоров и работу звуковой, световой и вибрационной сигнализации.
Такой тест не заменяет полноценную калибровку, но помогает своевременно выявить неисправный канал.
Калибровка
Калибровка газоанализаторов позволяет сравнить показания прибора с известной концентрацией контрольной газовой смеси.
При необходимости выполняется настройка нулевого значения и чувствительности измерительных каналов.
Калибровка проводится после замены сенсора, ремонта, длительного хранения или появления сомнений в корректности показаний.
Поверка
Поверка газоанализаторов Dräger подтверждает соответствие средств измерений установленным метрологическим требованиям.
Периодичность зависит от модели и установленного межповерочного интервала.
После ремонта или замены компонентов может потребоваться дополнительная проверка метрологических характеристик.
Какой газоанализатор выбрать для предприятия
Портативный газоанализатор выбирают для индивидуальной защиты, обходов, периодических измерений, проверки замкнутых пространств и поиска утечек.
Стационарный газоанализатор необходим для непрерывного наблюдения за помещением или технологическим оборудованием, передачи сигналов и автоматического управления системой безопасности.
Если на предприятии есть постоянные источники газовой опасности, а сотрудники перемещаются между рабочими зонами, целесообразно использовать оба типа оборудования.
Выбор газоанализатора должен основываться на оценке рисков, перечне контролируемых веществ, требуемых диапазонах, условиях среды, классификации взрывоопасных зон и порядке дальнейшего обслуживания.
Часто задаваемые вопросы
Что лучше: портативный или стационарный газоанализатор
Это зависит от задачи. Портативная модель защищает сотрудника и позволяет проводить измерения в разных точках. Стационарная система круглосуточно контролирует определённую зону и может управлять автоматикой.
Можно ли заменить стационарный датчик переносным прибором
Переносной прибор не обеспечивает постоянного контроля помещения, если рядом нет сотрудника. Для объекта с непрерывным риском утечки необходима стационарная система.
Нужен ли портативный прибор при наличии стационарных датчиков
Да, если сотрудники перемещаются между зонами, выполняют ремонт или входят в резервуары и другие замкнутые пространства. Стационарные датчики контролируют только места установки.
Какой газоанализатор нужен для рабочей зоны
Для персональной защиты обычно используется компактный портативный прибор с подходящими сенсорами и заметной сигнализацией. Если рабочая зона постоянна и требует круглосуточного контроля, дополнительно устанавливается стационарный датчик газа.
Можно ли одним прибором контролировать несколько газов
Да. Многоканальный газоанализатор может одновременно измерять кислород, горючие и токсичные газы. Доступная конфигурация зависит от модели и совместимости сенсоров.
Когда нужен насос
Насос применяется для отбора пробы из удалённой точки, резервуара, колодца или технологической ёмкости. Он позволяет проверить атмосферу до входа сотрудника.
Как выбрать место для стационарного датчика
Точка установки определяется с учётом источника утечки, свойств газа, геометрии помещения и движения воздуха. На сложных объектах расположение датчиков определяется проектным решением.
Требуется ли взрывозащита портативному прибору
Если оборудование используется во взрывоопасной зоне, его маркировка должна соответствовать требованиям объекта. Это правило действует и для переносных, и для стационарных моделей.
Как часто проверяют газоанализаторы
Периодичность функциональных тестов, калибровки и поверки зависит от модели, условий эксплуатации и регламента предприятия. Дополнительная проверка нужна после ремонта, замены сенсора или появления сомнений в показаниях.
Можно ли подключить портативный прибор к общей системе контроля
Некоторые модели поддерживают беспроводную передачу данных или работу в составе мобильной сети мониторинга. Возможность интеграции зависит от конкретного оборудования и используемой инфраструктуры.
