Поверка и калибровка газоанализаторов решают разные задачи. Поверка подтверждает, что прибор соответствует установленным метрологическим требованиям и может применяться по назначению. Калибровка газоанализатора позволяет определить фактическое отклонение показаний, проверить реакцию сенсоров на контрольную газовую смесь и при необходимости выполнить настройку измерительных каналов.
Эти процедуры не заменяют друг друга. Откалиброванный и технически исправный прибор всё равно должен пройти поверку, если она обязательна для его области применения. Положительный результат поверки, в свою очередь, не отменяет функциональных проверок, технического обслуживания и контроля состояния сенсоров между поверками.
Что такое поверка газоанализатора
Поверка газоанализатора представляет собой метрологическую процедуру, во время которой характеристики прибора проверяют по установленной методике. Полученные значения сопоставляют с допустимыми пределами. По результатам принимается решение, соответствует ли конкретный экземпляр установленным требованиям.
Поверка необходима для средств измерений, которые применяются в сфере государственного регулирования обеспечения единства измерений. Её выполняют организации и индивидуальные предприниматели, аккредитованные на соответствующие работы.
Первичная поверка проводится до ввода прибора в эксплуатацию или после ремонта в предусмотренных случаях. Периодическая выполняется через установленный межповерочный интервал газоанализатора. Этот срок зависит от конкретного типа средства измерений, поэтому его нельзя определять одинаково для всех моделей.
Поверка не является ремонтом или настройкой. Если прибор выдаёт нестабильные значения, не реагирует на контрольный газ или имеет неисправный сенсор, сначала требуется диагностика. После ремонта и настройки газоанализатор передают на поверку.
Поверка газоанализаторов Dräger проводится с учётом модели, состава сенсоров, диапазонов измерений и требований методики.
Что такое калибровка газоанализатора
Калибровка позволяет определить соотношение между показаниями прибора и известной концентрацией определяемого газа. Для этого на измерительный канал подают контрольную газовую смесь, дожидаются стабилизации показаний и сравнивают полученное значение с заданным.
Если отклонение можно устранить, выполняется настройка газоанализатора. В зависимости от модели корректируется нулевая точка, чувствительность сенсора или другие доступные параметры. После настройки смесь подают повторно и оценивают результат.
Калибровка требуется после замены сенсора, ремонта измерительного канала, длительного хранения или воздействия высокой концентрации газа. Её также проводят, если прибор медленно реагирует, показывает нестабильные значения или не проходит функциональную проверку.
Периодичность калибровки может отличаться от межповерочного интервала. На предприятиях её нередко выполняют чаще, чтобы контролировать чувствительность приборов между поверками.
Калибровка газоанализаторов проводится с учётом модели оборудования, измеряемых компонентов, типа сенсоров и доступных сервисных настроек.
Чем отличается поверка от калибровки
Главное различие заключается в цели и результате. Поверка отвечает на вопрос, соответствует ли газоанализатор установленным метрологическим требованиям. Калибровка показывает фактическое отклонение показаний и помогает оценить состояние измерительных каналов.
Поверка в установленных случаях является обязательной. Калибровка может проводиться по требованиям производителя, внутреннему регламенту предприятия, условиям договора или перед метрологическими работами.
Во время поверки прибор оценивают, но не ремонтируют. Если характеристики не соответствуют требованиям, результат будет отрицательным. При калибровке может выполняться настройка, если конструкция оборудования допускает регулировку.
Поэтому последовательность работ часто выглядит следующим образом: сначала проводится диагностика, затем при необходимости ремонт, настройка и контрольная калибровка, после чего исправный прибор передают на поверку.
Калибровка и настройка — разные операции
Калибровка определяет величину отклонения. Настройка изменяет параметры прибора, чтобы это отклонение уменьшить.
Если сенсор исправен, специалист может скорректировать его чувствительность программным или аппаратным способом. Если чувствительный элемент выработал ресурс, загрязнён или повреждён, одной настройки будет недостаточно — потребуется замена сенсора.
Калибровка после настройки необходима для проверки результата. Она подтверждает, что прибор корректно реагирует на контрольную концентрацию, но не заменяет обязательную поверку.
Когда нужна поверка, а когда калибровка
Поверка требуется, когда необходимо официально подтвердить соответствие средства измерений метрологическим требованиям. Предприятие должно учитывать область применения газоанализатора, сведения об утверждённом типе и установленный межповерочный интервал.
Калибровка нужна для проверки фактических показаний, настройки после ремонта или замены сенсора, подготовки к поверке и регулярного контроля оборудования в эксплуатации.
Если прибор исправен, но срок поверки истёк, одной калибровки недостаточно. Если срок поверки действует, но газоанализатор перестал корректно реагировать на газ, положительный результат прошлой поверки не означает, что его можно продолжать использовать без диагностики.
В ряде случаев требуются обе процедуры. Калибровка помогает подготовить прибор, а поверка подтверждает соответствие установленным требованиям.
Межповерочный интервал и обслуживание
Межповерочный интервал газоанализатора — это установленный период между поверками. Он определяется для конкретного типа средства измерений и может различаться даже у приборов одного назначения.
Для контроля сроков предприятию рекомендуется вести реестр оборудования с моделями, серийными номерами, датами предыдущей поверки и плановыми сроками следующей процедуры.
Помимо поверки, обслуживание газоанализаторов включает функциональные тесты, калибровку, диагностику, замену фильтров и сенсоров, проверку аккумуляторов, насосов и сигнализации.
Функциональный тест с подачей газа показывает, что сенсор реагирует, а сигнализация включается. Однако он не определяет точное отклонение и не заменяет ни калибровку, ни поверку.
Если прибор не включается, выдаёт ошибку или не реагирует на контрольную смесь, необходим ремонт газоанализатора с последующей настройкой и проверкой.
Какие документы оформляются
После поверки результат вносится в Федеральный информационный фонд по обеспечению единства измерений. В предусмотренных случаях по заявлению владельца может быть оформлено свидетельство. Сведения должны позволять идентифицировать модель и заводской номер конкретного прибора.
При отрицательном результате газоанализатор направляют на диагностику и ремонт. После устранения неисправностей его можно повторно представить на поверку.
После калибровки заказчику могут выдать протокол, сертификат или свидетельство о калибровке, акт выполненных работ либо сервисное заключение. Точный комплект зависит от исполнителя и условий договора.
Документы после калибровки могут содержать данные о приборе, проверенных каналах, применённых газовых смесях и полученных значениях. Они не являются подтверждением обязательной поверки.
Поверка и калибровка Dräger
Поверка Dräger выполняется с учётом модели, модификации и установленных сенсоров. Приборы одной серии могут иметь разную конфигурацию каналов и требовать разных контрольных газовых смесей.

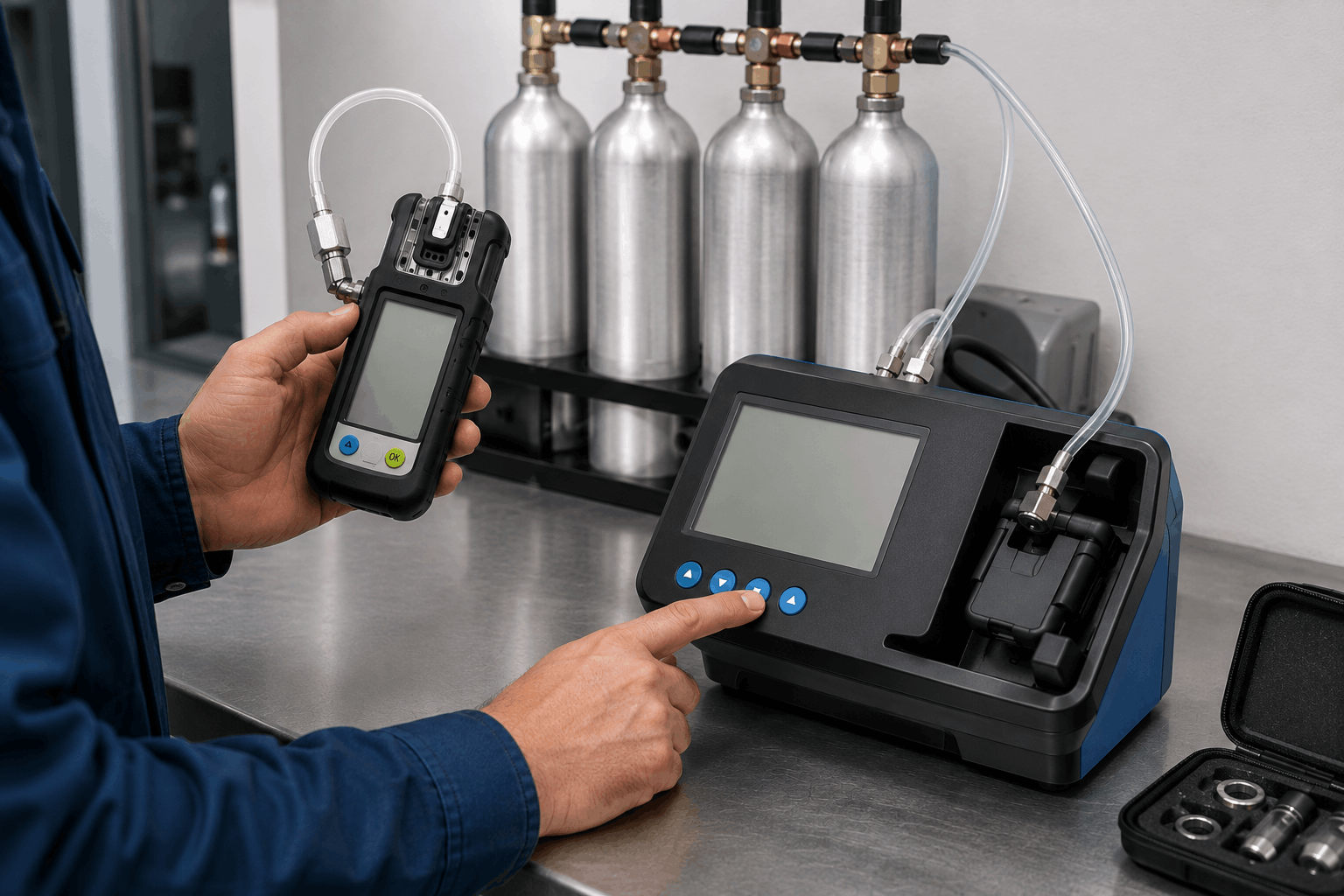

Калибровка Dräger может выполняться через меню прибора, сервисное программное обеспечение или автоматическую станцию. Для портативных моделей дополнительно проверяются насос, фильтры, аккумулятор и сигнализация.
У стационарных газоанализаторов контролируются сенсор, выходной сигнал, подключение к контроллеру и взаимодействие с системой автоматики.
Перед передачей оборудования необходимо сообщить модель, серийный номер, измеряемые газы, диапазоны и причину обращения. При работе с партией приборов удобно подготовить общий реестр.
Часто задаваемые вопросы
Может ли калибровка заменить поверку
Нет, если для газоанализатора и его области применения установлена обязательная поверка. Документ о калибровке не подтверждает прохождение поверки.
Нужно ли калибровать прибор перед поверкой
Не всегда, но предварительная калибровка позволяет выявить отклонение и настроить прибор до метрологической процедуры. Это снижает риск отрицательного результата из-за устранимой технической причины.
Что делать, если газоанализатор не прошёл поверку
Прибор необходимо вывести из эксплуатации, провести диагностику и устранить неисправность. После ремонта, настройки и контрольной проверки его можно повторно представить на поверку.
Где узнать межповерочный интервал
Интервал определяют по сведениям о конкретном типе средства измерений и документации модели. Нельзя применять один срок ко всему парку газоанализаторов.
Нужна ли поверка после ремонта
Это зависит от характера ремонта и требований к конкретному средству измерений. Если работы могли повлиять на метрологические характеристики, перед эксплуатацией может потребоваться поверка.
Какие документы выдаются после калибровки
В зависимости от условий работ оформляются протокол, сертификат или свидетельство о калибровке, акт либо сервисное заключение. Эти документы не заменяют результат поверки.
